三星電容標簽圖解
瀏覽次數：4574
|
發布日期：2022-02-16

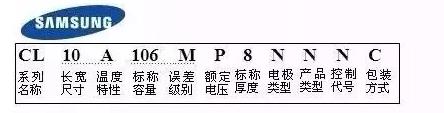

三星電容標簽圖解：
三星電容型號命名規則：
例如：CL 21 A 106 K O Q 8 N N N E
1 2 3 4 5 6 7 8 9 10 11
1 系列編碼
CL=積層陶瓷電容
2 尺寸編碼
03=0201(0603) 21=0805(2012) 42=1808(4520)
05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750)
14=0504(1410) 01=0306(0816) 12=0508(1220)
3 介質
I類 II類
C=C0G S=S2H L=S2L
P=P2H T=T2H
R=R2H U=U2J
A=X5R F=Y5V
B=X7R X=X6S
4 容量
電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數
如：104 = 1 00000 （單位pF）
如果中間一位為R 則表示"."
如：4R7 = 4.7pF
5 電容的誤差
B=±0.1pf F=±1pf±1% K=±10%
C=±0.25pf G=±2% M=±20%
D=±0.5pf J=±5% Z=+80/-20%
6 額定電壓
R=4V O =16V B =50V E = 250V I = 1000V
Q=6.3V A =25V C=100V G = 500V J = 2000V
P =10V L =35V D =200V H = 630V K= 3000V
7 厚度
3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米
5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米
8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
8 內電極
A=常規產品 鈀/銀/鎳屏蔽/錫 100%
N=常規產品 鎳/銅/鎳屏蔽/錫 100%
G=常規產品 銅/銅/鎳屏蔽/錫 100%
L=低側面產品 鎳/銅/鎳屏蔽/錫 100%
9 產品編碼
A =陣列(2-元素) L =LICC
B =陣列(4-元素) N =常規
P =自動 C=高頻
10 特殊編碼
11包裝編碼
B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤
P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea) F=壓花紙版箱,13英寸料盤
C=紙版箱料帶,7英寸料盤 L=紙版箱料帶,13英寸料盤(15,000ea) S=壓花紙版箱,10英寸料盤
三星電容標簽生產日期編碼：
比如：AB6QODF
A=自動化編碼；B=年份；6=月份；Q=日份；O=產地；DF=投產日期序號、那么這就是2015年6月26日，年份字母代表有：X=2011年 Y=2012年 Z=2013年 A=2014年 B=2015年。
月份字母代表有：1=1月 2=2月 3=3月 4=4月以此類推到9月 A=10月 B=11月 C=12月。日份字母代表有：1=1日 2=2日 3=3日 4=4日 5=5日 6=6日 7=7日 8=8日9=9日 A=10日 B=11日 C=12日 以此類推。
產地字母代表有：K=（Korea HQ）韓國總部；M=（Mrxico）墨西哥；B=（Korea Busan）韓國釜山廠；O=（Dsem）東莞廠；P=（Philipping）菲律賓廠；S=（Soochow）蘇州廠；T I J (Tsem)天津廠；T=（表示全程于天津廠制造）；I=（表示拋光制造后于天津廠制造；J=（表示謹于天津廠）。
關于三星貼片電容的日期怎么看就介紹到這里啦。掌握這些基本的日期標識就可以清楚的根據其標識來識別產品的出廠日期、避免購買到電子元器件生產日期太久而無法保障產品的品質，不同的標識代表著不同的產地，代表著不同的日期。如果對于這些標識所代表的意思不了解、那么則無法準確的分析三星電容的生產日期請聯系超翔電子。
